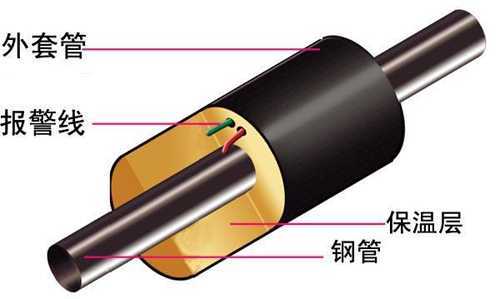

预制直埋保温管结构图

预制直埋保温管https://www.tongfugg.cn/的基本结构:

1.防腐层：保护外钢管避免腐蚀物腐蚀钢管，延长钢管使用寿命。

2.外护钢管: 保护保温层免受地下水侵蚀，支撑工作管并能承受一定的外部荷载，保证工作管正常工作。

3.玻璃棉保温隔热层、空气保温层: 保证介质温度，保证外护管表面保持常温。

4.铝箔反射层: 保证有机泡沫材料不进入无机硬质耐高温层；反射耐高温层部分热量。

5.无机硬质保温层：耐高温，保证与有机保温层之间的界面温度，保证泡沫不被炭化。

6.不锈钢紧固带、滑动导向支架: 保证工作钢管热胀冷缩自由运动。

7.工作钢管：保证输送介质正常流动
